品質確保、省力化の取り組み事例３

１）自動半田付け装置。

下記写真のように 「卓上ロボット」と「半田こて」を組合せて 自動化

・半田付け作業の自動化による 省力化 を実現しております。

・半田付け品質の安定化 (位置ズレなし、半田の定量化) を実現しております。

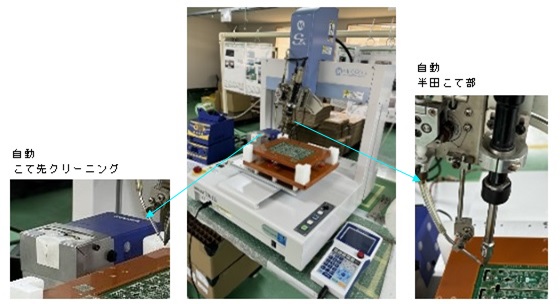

弊社設置例 (半田付け自動化)

※使用ロボット

武蔵エンジニアリング製 卓上ロボット SHOTMASTER 「SM300SX-3A-SS」

・制御軸 3軸　・XY軸動作範囲 300mm　・Z軸動作範囲 80mm

・高速動作 800mm/s　・高精緻 ±0.01mmの繰返位置決め精度

半田付け作業、ボンド塗布作業の 自動化、品質向上に貢献



２）自動ボンド塗布装置。

下記写真のように「卓上ロボット」と「ボンドディスペンサ」を組合せて 自動化

・ボンド塗布作業の自動化による 省力化 を実現しております。

・ボンド塗布品質の安定化 (位置ズレなし、ボンドの定量化) を実現しております。

※使用ロボット

岩下エンジニアリング製 小型卓上型ロボット EzROBOシリーズ「EzROBO-3GX」

・X軸：250mm　Y軸：210mm・Z軸：70mm

ボンド塗布作業の 自動化、品質向上に貢献
